Les Diodes
Exercices - Sommaire

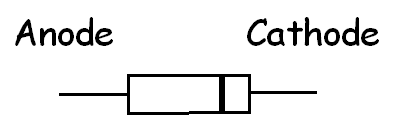

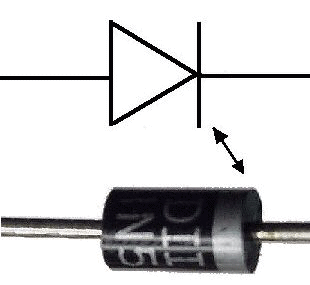

I. Représentations des diodes :

Symbole :	Composants :

II. Rôle et Principe de fonctionnement :
La diode est un dipôle polarisé. Elle permet la circulation d'un courant électrique dans un seul sens.

II.1 - Polarisation en direct :
Le courant Id est dans le sens de la diode.

Il faudra qu’un seuil de 0,6V aux bornes de la diode soit atteint pour que la diode soit passante. Alors, le courant traversera la diode de l’anode vers la cathode.
Si le seuil de 0,6V n'est pas atteint, la diode sera bloquée et le courant sera nul.

NB : Lorsque la diode est passante, la tension à ses bornes est égale à la tension de seuil.

II.2 - Polarisation en inverse :
Le courant Id est fléché dans le sens inverse de la diode.

Le sens inverse bloque la passage du courant. On obtient alors Id = 0.
On dit alors que la diode est bloquée.

II.3 - La résistance de protection :
Si le courant est trop important dans le diode, celle-ci peut se détruire.
La résistance Rp permet de fixer l'intensité du courant dans la diode. On l'appelle "résistance de protection".

III. Modèle équivalent d'une diode idéale :
En considérant la diode idéale, on peut la remplacer par un interrupteur ouvert ou fermé.

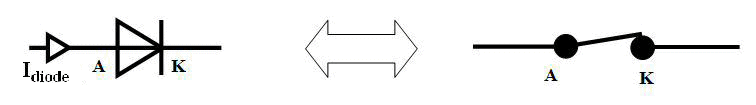

Diode passante

Le courant passe librement de l’anode vers la cathode, son modèle équivalent est un interrupteur fermé.

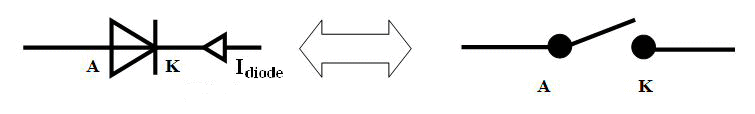

Diode bloquée

Le courant ne peut pas passer que de la cathode vers l’anode, son modèle équivalent est un interrupteur ouvert.

Appuyez sur la touche CTRL + F5 avant de commencer le test.

Exercice n°1

Indiquer l'état des diodes dans les différents circuits proposés :

Etat de la diode : Passante Bloquée	Etat de la diode : Passante Bloquée	Etat de la diode : Passante Bloquée	Etat de la diode : Passante Bloquée

Exercice n°2

Dans les montages suivants, déterminer le modèle équivalent de la diode et en déduire la tension présente à ses bornes.

Montage n°1 :

Si E = V, déterminer l'état des diodes D1 et D2. En déduire son modèle équivalent.

D1	Passante Bloquée
D2	Passante Bloquée

Correction

Montage n°2

Dans ce montage, nous allons considérer la diode comme idéale. Nous allons donc pouvoir la remplacer par un interrupteur ouvert ou fermé.

Si E = V, déterminer l'état de la diode, son modèle équivalent et en déduire la valeur de tension à ces bornes..

D1

Passante Bloquée

Ud = V

Correction

Montage n°3

Dans ce montage, nous allons considérer la diode comme réelle.

Si E = V, déterminer l'état de la diode, son modèle équivalent et en déduire la valeur de tension à ces bornes..

D1

Passante Bloquée

Ud = V

Correction

Exercice n°3

Le circuit ci-dessous est un schéma partiel d'un circuit haute tension d'un four micro-onde.

La tension U2, d'une valeur de 2750V, est appliquée aux bornes de la diode. Indiquer la forme de Um, tension aux bornes du magnétron.

Exercice n°4

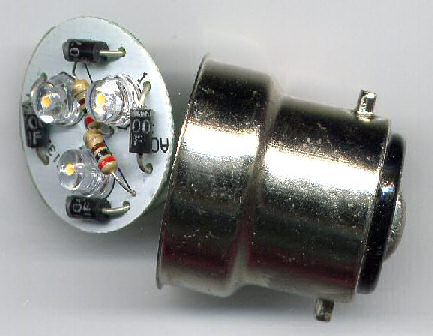

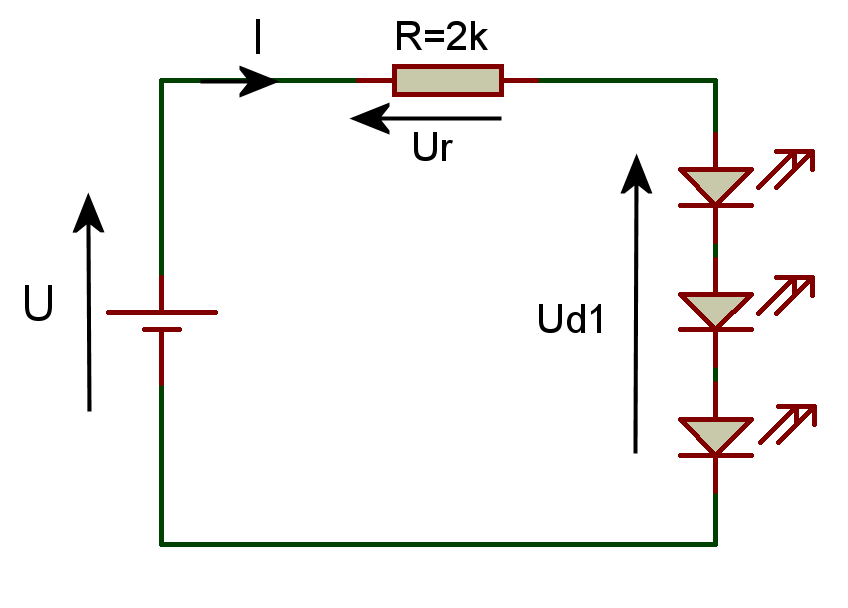

Le montage suivant est d'extrait du montage d'une lampe à LED.

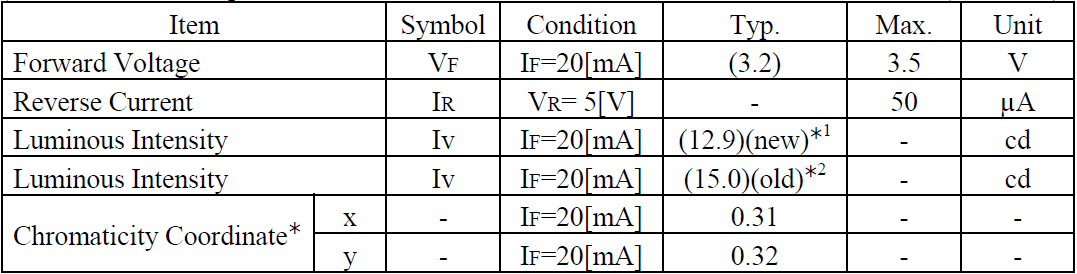

A partir de la documentation technique,

Déterminer la tension de seuil d'une led (valeur typique) : Us = V.

Sachant que U = V, déterminer l'état des leds : Passantes Bloquées .

En déduire la valeur de la tension : Ud1 = V.

Aappliquer la loi des mailles et la loi d'Ohm afin de calculer Ur et I. Reporter vos résultats dans le tableau suivant :

Ur = V.

I = mA.
